6/10 kV XLPE İZOLELİ, TEK DAMARLI, BAKIR İLETKENLİ KABLOLAR
YXC7V-R (6/10kV)
YXC7V-R 6/10 kV
TS IEC 60502-2
N2XSY 6/10 kV VDE 0276
Teknik Bilgiler
Maksi. işletme sıcaklığı: 90°C: 90º
Maks. kısa devre sıcaklığı: 250°C (+≤ 5 sn)
Serin sıcaklığı min: -5°C
Standart: TSIEC 60502-2 VDE 0276

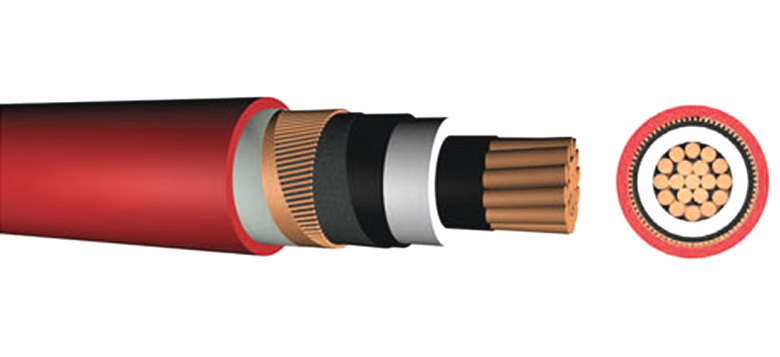

Yapısı
1. Çok telli bakır iletken
2. İç yarı iletken
3. XLPE izole
34 Dış yarı iletken
5. Yarı iletken bant
6. Bakır ekran
7. Polyester Bant
8. PVC dış kılıf
Kullanma Yeri
Bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslenmelerinde, hariçte, kablo kanallarında, dahilde ve toprak altlarında kullanılır.Ayrıca bu kablolar mekanik zorlanmaların bulunduğu yerlerde kullanılır.
| TEKNİK ÖZELLİKLER |
||||||||
|---|---|---|---|---|---|---|---|---|
| Normal | Kablo Dış | Akım Taşıma | Çalışma | Çalışma | İletken DC | Net | Sevk |
|
| mm2 | mm | Havada | Toprakta | mH/Km | µF/km | Ohm/Km | Kg/Km | Mt |
| 1x25/16 | 20.00 | 164 | 166 | 0.69 | 0.20 | 0.727 | 660 | 1000 |
| 1x35/16 | 21.00 | 199 | 198 | 0.66 | 0.22 | 0.524 | 770 | 1000 |
| 1x50/16 | 22.00 | 238 | 233 | 0.64 | 0.25 | 0.387 | 910 | 1000 |
| 1x70/16 | 24.00 | 297 | 285 | 0.61 | 0.29 | 0.268 | 1130 | 1000 |
| 1x95/16 | 25.00 | 362 | 340 | 0.58 | 0.32 | 0.193 | 1400 | 1000 |
| 1x120/16 | 27.00 | 417 | 387 | 0.56 | 0.35 | 0.153 | 1640 | 1000 |
| 1x150/25 | 28.00 | 473 | 431 | 0.55 | 0.38 | 0.124 | 2020 | 1000 |
| 1x185/25 | 30.00 | 541 | 485 | 0.53 | 0.42 | 0.0991 | 2380 | 1000 |
| 1x240/25 | 33.00 | 637 | 559 | 0.51 | 0.46 | 0.0754 | 2930 | 1000 |
| 1x300/25 | 35.00 | 724 | 625 | 0.49 | 0.51 | 0.0601 | 3530 | 1000 |
| 1x400/35 | 39.00 | 824 | 696 | 0.47 | 0.57 | 0.0470 | 4500 | 1000 |
| 1x500/35 | 39.90 | 944 | 778 | 0.46 | 0.63 | 0.0366 | 5520 | 1000 |
| 1x630/35 | 43.70 | 1071 | 861 | 0.44 | 0.70 | 0.0283 | 6890 | 1000 |
