3.6/6 kV XLPE İZOLELİ,YASSI ÇELİK TEL ZIRHLI ÜÇ DAMARLI, BAKIR İLETKENLİ KABLOLAR
YXC8VZ3V-R (3.6/6kV)
YXC8VZ3V-R 3.6/6 kV TS IEC 60502-2
N2XSEYFGbY 3.6/6 kV VDE 0276
Teknik Bilgiler
Maksimum işletme sıcaklığı: 90°C
Maks. kısa devre sıcaklığı: 250°C (+≤ 5sn)
Serin sıcaklığı min: -5°C
Standart: TS IEC 60502-2 VDE 0276

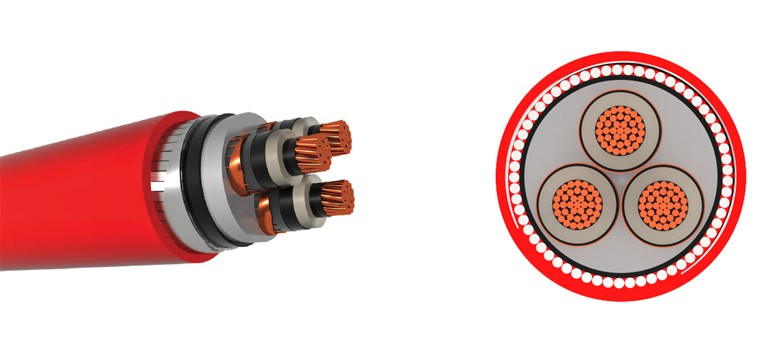

Yapısı
1. Çok telli bakır iletken
2. İç yarı iletken
3. XLPE izole
4. Dış yarı iletken
5. Yarı iletken bant
6. Bakır ekran
7. PVC dolgu
8. Ayırıcı kılıf.
9. Galvanizli çelik bant
10. Yassı galvanizli çelik tel
11. PVC Dış Kılıf
Kullanım Yeri
Bu kablolar, kısa devre akımlarının büyük olduğu yerleşim ve sanayi bölgelerinin elektrik enerjisi ile beslenmelerinde, hariçte, kablo kanallarında, dahilde ve toprak altlarında kullanılır. Ayrıca bu kablolar mekanik zorlamaların bulunduğu yerlerde kullanılır.
| TEKNİK ÖZELLİKLER |
||||||||
|---|---|---|---|---|---|---|---|---|
| Normal | Kablo Dış | Akım Taşıma | Çalışma | Çalışma | İletken DC | Net | Sevk |
|
| mm2 | mm | Havada | Toprakta | mH/Km | µF/km | Ohm/Km | Kg/Km | Mt |
| 3x25/16 | 42.50 | 141 | 149 | 0.37 | 0.20 | 0.727 | 3470 | 1000 |
| 3x35/16 | 46.00 | 171 | 176 | 0.35 | 0.22 | 0.524 | 4110 | 1000 |
| 3x50/16 | 49.50 | 196 | 208 | 0.34 | 0.25 | 0.387 | 4760 | 1000 |
| 3x70/16 | 53.00 | 249 | 255 | 0.32 | 0.28 | 0.268 | 5780 | 500 |
| 3x95/16 | 57.00 | 307 | 307 | 0.30 | 0.32 | 0.193 | 6910 | 500 |
| 3x120/16 | 61.00 | 353 | 353 | 0.29 | 0.35 | 0.153 | 8090 | 500 |
| 3x150/25 | 63.50 | 406 | 396 | 0.28 | 0.38 | 0.124 | 9270 | 500 |
| 3x185/25 | 68.50 | 464 | 447 | 0.27 | 0.42 | 0.0991 | 10860 | 500 |
| 3x240/25 | 77.00 | 548 | 523 | 0.26 | 0.47 | 0.0754 | 13610 | 250 |
| 3x300/25 | 82.00 | 632 | 581 | 0.26 | 0.48 | 0.0601 | 16130 | 250 |
| 3x400/35 | 90.00 | 726 | 653 | 0.25 | 0.52 | 0.0470 | 19920 | 250 |
